タイミング チェーン キットの取り付けは、非常に精度の高い作業が必要です。{0}中心となるのは、すべてのエンジン コンポーネントのタイミング マークの正確な位置合わせを保証し、エンジンの適切な動作を保証することです。以下は、複数の信頼性の高いソースからまとめられた体系的なステップバイステップのインストール プロセスです。-
インストール前の準備-
1. 安全対策
エンジンが完全に冷えていることを確認し、誤って始動しないようにバッテリーのマイナス端子を外してください。
ジャッキとサポートブラケットを使用して車両を固定し、安全な操作を確保します。
2. ツールの準備
フライホイール固定工具、カムシャフト位置決め工具、チェーンテンショナー固定ピンなどの専用工具をご用意ください。
一般工具：適切なレンチ、ソケットレンチ、トルクレンチ、内視鏡（内部状態観察用）。
3. 部品の検査

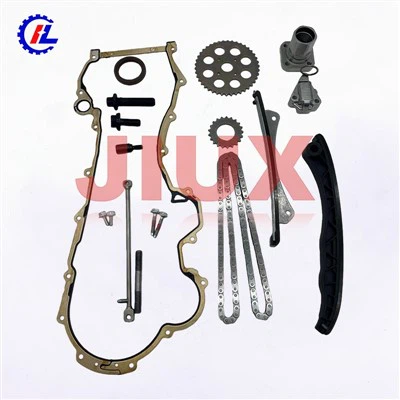

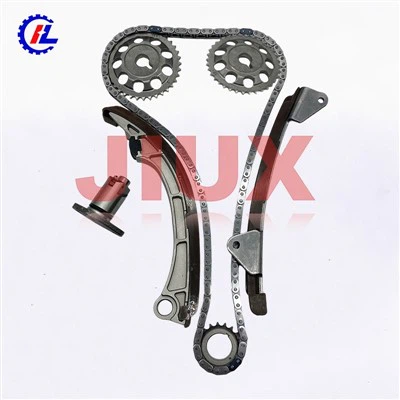

新しいタイミング チェーン キットが完全であることを確認します (通常、チェーン、ガイド レール、テンショナー、スプロケットなどが含まれます)。
主要コンポーネントの位置付け
1. クランクシャフトの位置決め
シリンダー 1 のピストンが圧縮ストロークの上死点 (TDC) に達するまでクランクシャフトを回転させます。
専用工具を使用してフライホイールをロックし、クランクシャフトが回転しないようにします。
2. カムシャフトの位置決め
吸気と排気のカムシャフトを逆「V」の位置（シリンダー 1 のカムシャフトのカム角度が反対方向を向く）に調整します。
特別なクランプを使用してカムシャフトのリア クワッド フランジを固定し、シリンダー ヘッド面と面一になるようにします。
3. マークの位置合わせ
クランクシャフト スプロケットとカムシャフト スプロケットのタイミング マークが、チェーンの対応するマーク (黒または黄色のリンクなど) と一致していることを確認します。
